Stromschienenabschnitt
Modulare Komponenten

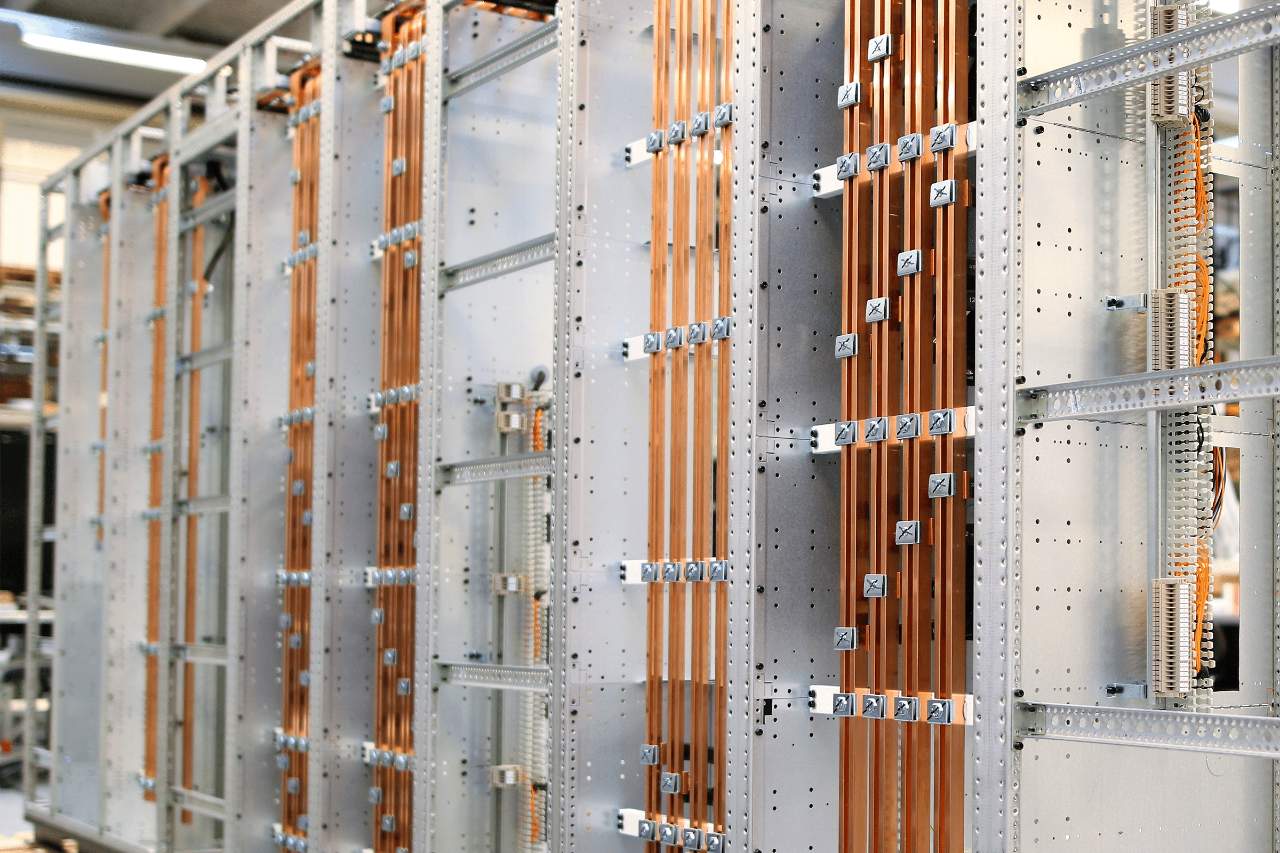

Das Logstrup Sammelschienensystem besteht aus modularen Komponenten, die unbegrenzte Variationen und Leistungen ermöglichen. Drei-, vier- und fünfadrige Systeme können problemlos entworfen werden. Nennwerte bis zu 8500A sind Standard und sowohl auf Temperaturanstieg als auch auf Kurzschlusspegel getestet. Das Sammelschienensystem basiert auf einem System mit zwei Schienen pro Phase, sowohl horizontal als auch vertikal, wodurch das zeitaufwändige Bohren und Biegen von Kupferschienen entfällt. Die Stromschienenverbindungen werden mit Schrauben und Muttern der Qualität 8.8 in Verbindung mit speziellen Federringen, Typ DIN 6796, befestigt. Dies gewährleistet eine hocheffiziente und zuverlässige Verbindung während der gesamten Lebensdauer der Baugruppe, auch bei wechselnden Betriebs- und Temperaturbedingungen.
Verbindungen

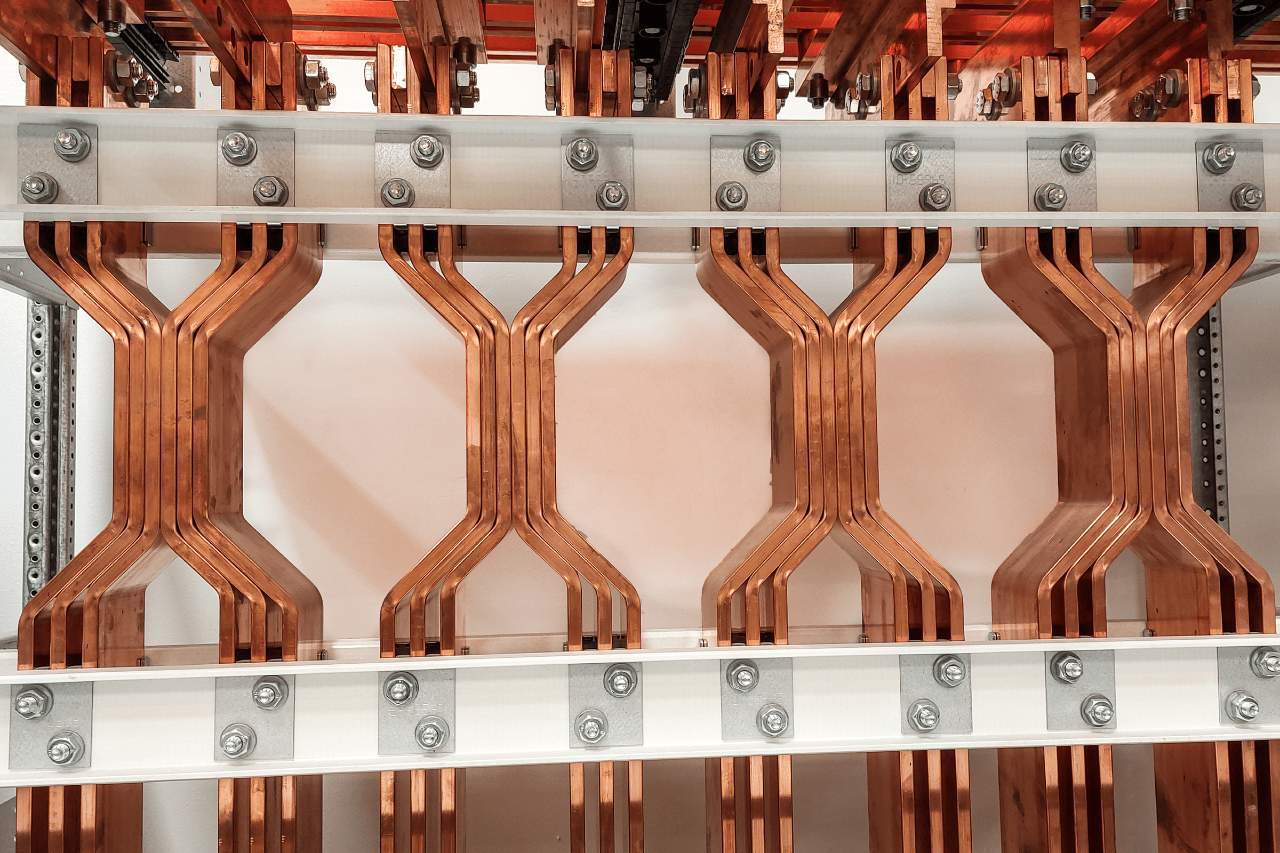

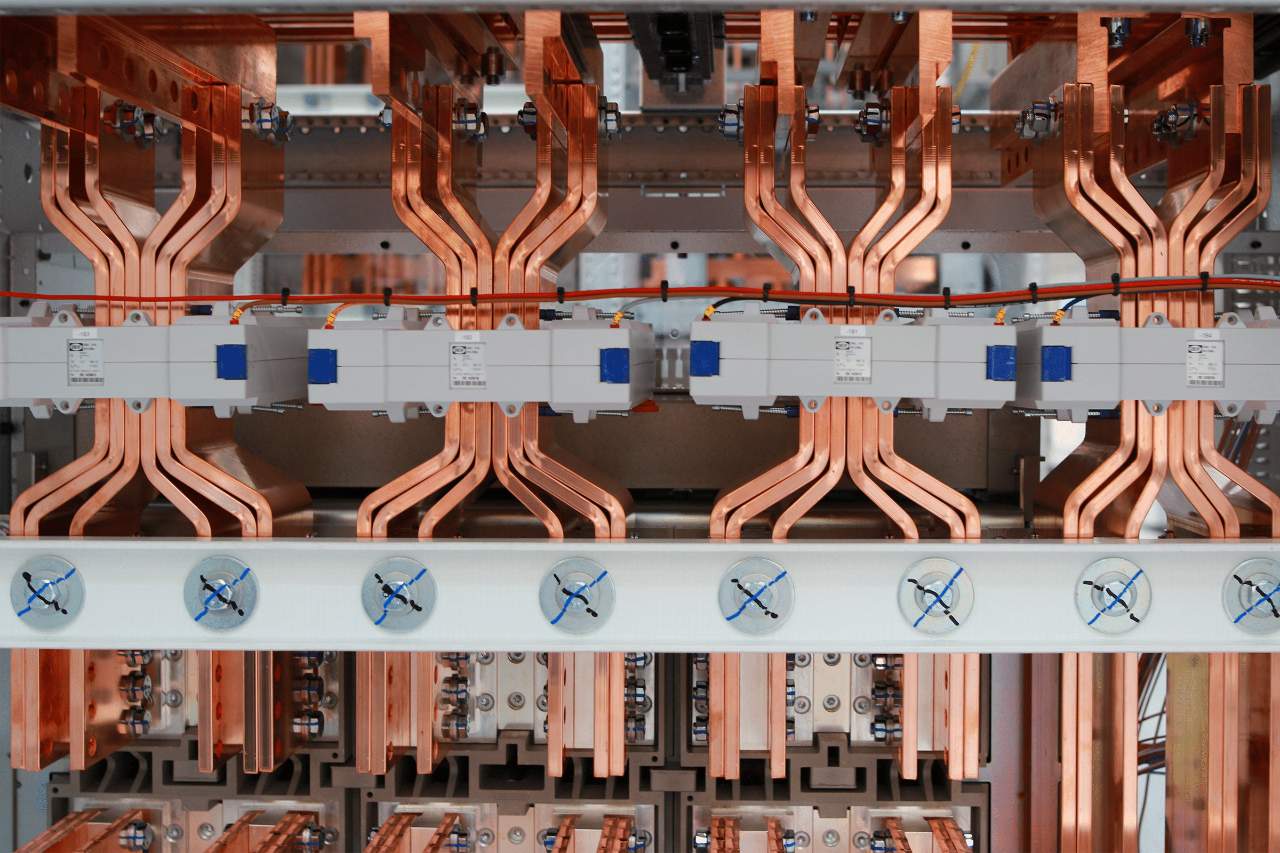

Die Verbindungen zwischen den horizontalen und vertikalen Schienen werden durch ein spezielles Stromschienenverbindungssystem hergestellt, das eine stabile und sichere Verbindung gewährleistet. Der Abstandshalter BXC 11649 wurde mit 2900A getestet. Wir verwenden spezielle Laschenverbindungen für die Verbindung von Zwei-Paneel-Abschnitten. Die Laschenverbindungen reichen von 800A bis 8500A, sind einfach zu montieren und gewährleisten eine zuverlässige Verbindung. Konfiguration: Systeme bis zu 8500A können standardmäßig montiert werden. Es wird eine 2-Schienen-, 2×2-Schienen- oder 3×2-Schienen-Anordnung pro Phase verwendet. Dadurch können Anschlüsse und Erweiterungen ohne Bohren oder Biegen des Kupfers vorgenommen werden. Die Komponenten des Sammelschienenhalters werden aus einem hochwertigen Polymer hergestellt, das eine hohe Isolierung für die Kupferschiene, eine gute mechanische und thermische Festigkeit für die Belastung während eines Kurzschlusses und die Fähigkeit, Temperaturschwankungen während der Betriebsbedingungen standzuhalten, bietet.
Das Sammelschienensystem
Das Logstrup Sammelschienensystem besteht aus modularen Komponenten, die unbegrenzte Variationen ermöglichen. 3-, 4- und 5-Leiter-Systeme lassen sich problemlos realisieren, während der Abstand zwischen den Phasen vergrößert werden kann, um den Anschluss an große Unterbrecher zu erleichtern und die Verbindung mehrerer Kabel zu ermöglichen. Die Stützisolatoren der Stromschienen werden aus einem hochwertigen Polymer hergestellt, das allen mechanischen und thermischen Belastungen standhält. Alle im System verwendeten Polymere sind FCKW- und halogenfrei. Die hohe Kurzschlussfestigkeit des Sammelschienensystems und die mechanische Robustheit der Gehäuse garantieren ein zuverlässiges, sicheres und langlebiges System, das selbst für die anspruchsvollsten Umgebungen geeignet ist.
Was zu erwarten ist
Lieferbar mit interner Trennung von Form 1 bis Form 4B für einen Störlichtbogenschutz zur Sicherheit für Personal und Betriebssicherheit
Starke und anpassungsfähige Schaltanlagen für alle anspruchsvollen Märkte im On- und Offshore-Bereich
Vollständige Konformität mit IEC 61439-1/2 und zahlreichen internationalen Normen
