Entnehmbare Einheiten
Omega WDU Typ A

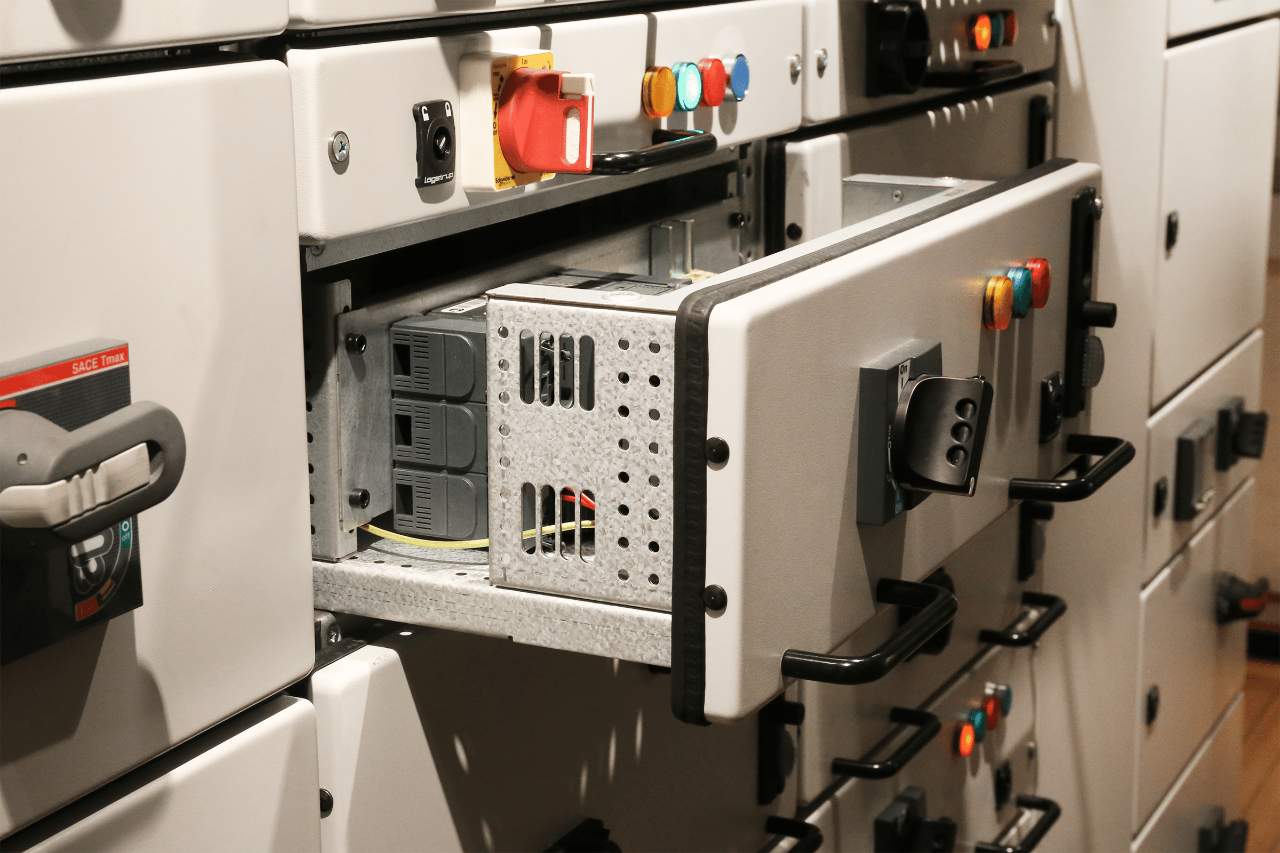

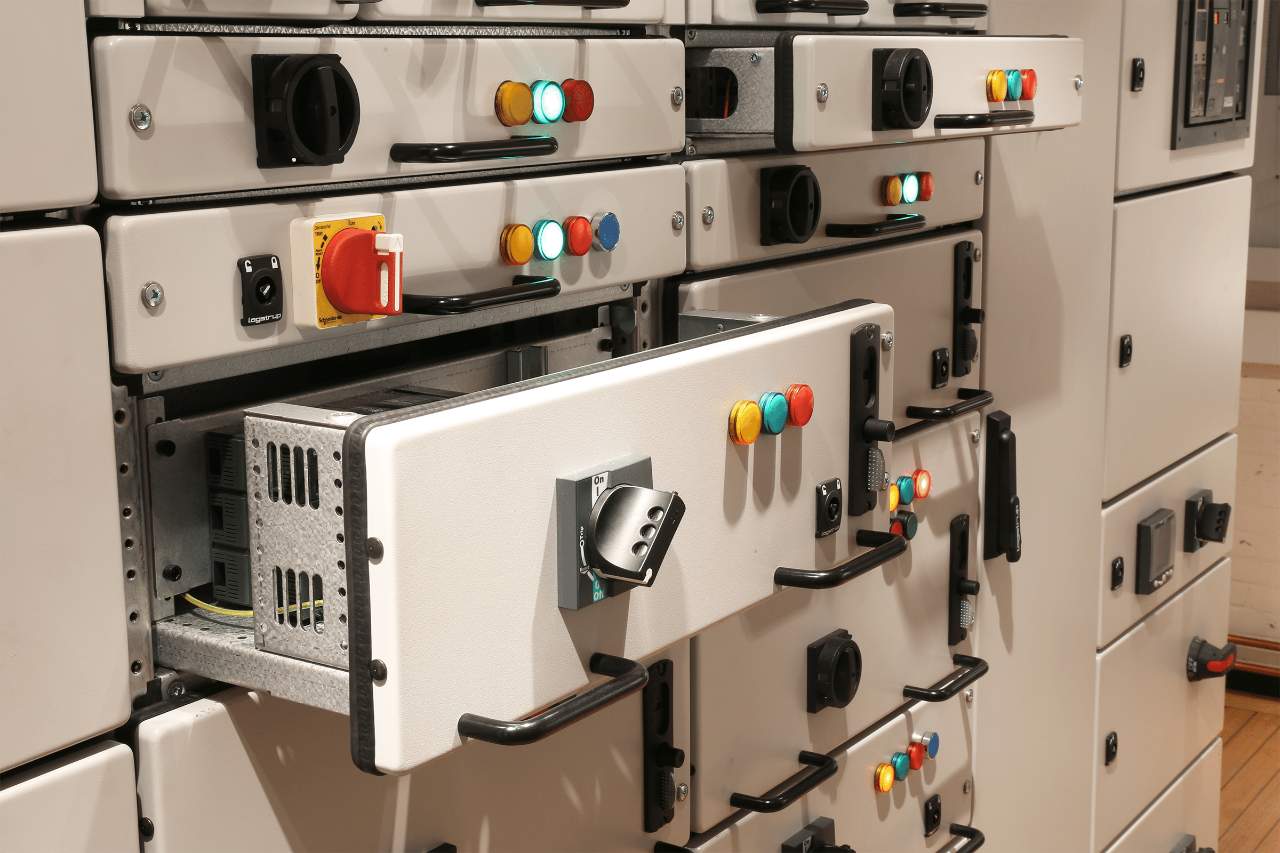

Omega WDU Typ A ist eine ausfahrbare Einheit mit Positionsanzeige und beweglicher Steuereinheit. Unsere ausfahrbaren Einheiten (WDU) haben eine hohe Betriebssicherheit und verfügen in allen Positionen über die Schutzart IP20. Die Einheiten können bis zu 630A, 500kw, 690V leisten und bis zu 20 Einheiten pro Abschnitt aufnehmen. Die WDUs können in eine Testposition gebracht werden und sind unter Spannung vollständig umkonfigurierbar, was minimale Ausfallzeiten gewährleistet. Die abgehenden Kabel werden an Steckdosen oder Klemmen im Kabelbereich angeschlossen, so dass die Einheiten leicht ausgetauscht oder befestigt werden können.
Hilfskabel

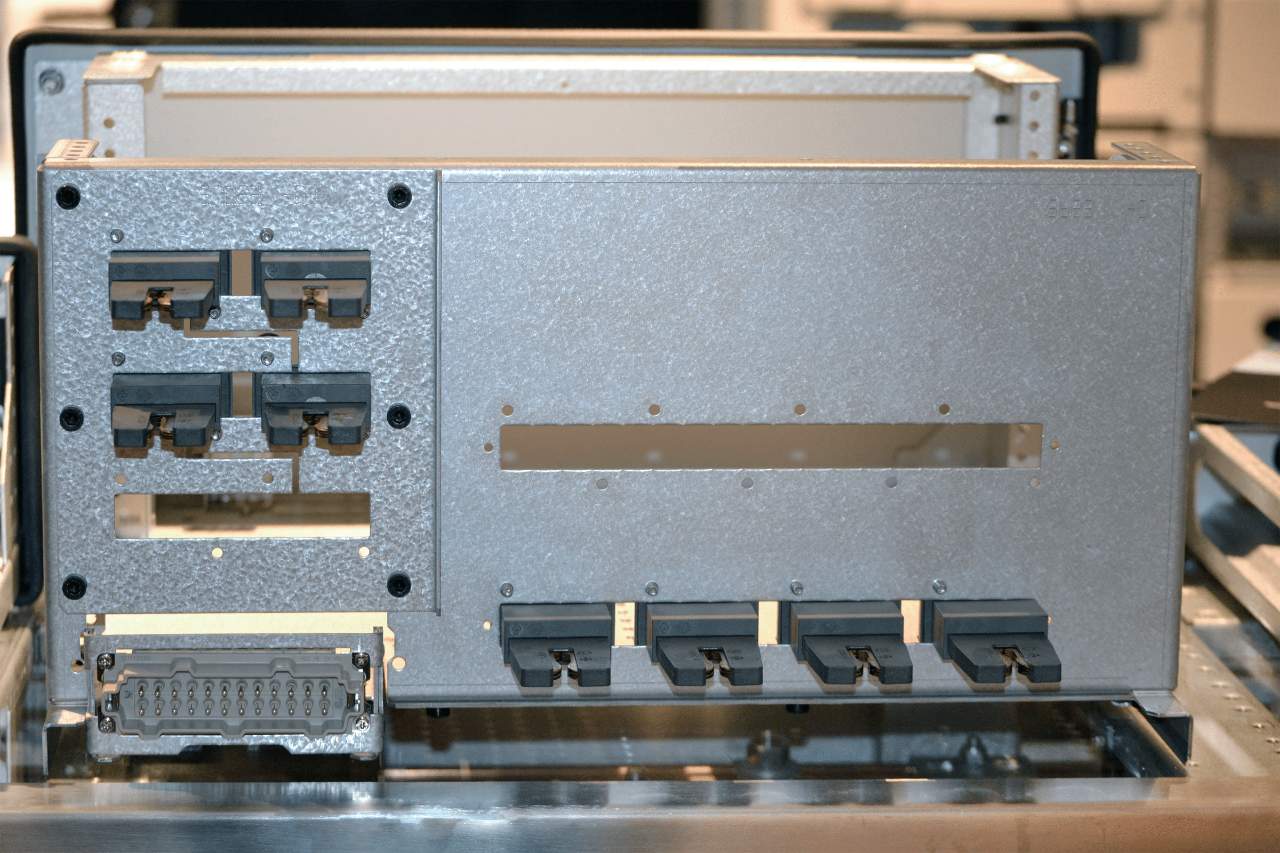

Die Hilfskabel werden an Klemmen im Kabelbereich angeschlossen, der von der Rückseite oder von vorne zugänglich ist. Um die Sicherheit der WDUs zu gewährleisten, ist ein optionales Logstrup- oder Harting-Codierungssystem je nach Steckerkonfiguration erhältlich, das sicherstellt, dass die Einheiten korrekt in der Schalttafel platziert werden. Die Einheiten verfügen über eine mechanische Verriegelung an der Trennerwelle und am Schlüssel.
Mikroschalter
Mit den optionalen Mikroschaltern kann zwischen der isolierten, der Test- und der angeschlossenen Position gewechselt werden. Die Geräte können mit verschiedenen Kommunikationssystemen wie DeviceNet und Profibus verbunden werden. 4 dedizierte Positionen werden durch physische Bewegung der Einheit erreicht: - Entfernte Position - Isolierte Position (Verriegelung mit Vorhängeschloss möglich) - Testposition (Verriegelung mit Vorhängeschloss möglich) - Verbundene Position Größen: X = 3, 4. Y = 0,5, 1, 1,5, 2, 2,5, 3, 3,5, 4 Art der elektrischen Anschlüsse (gemäß IEC 61439-2) : W W W
Was zu erwarten ist
Lieferbar mit interner Trennung von Form 1 bis Form 4B für einen Störlichtbogenschutz zur Sicherheit für Personal und Betriebssicherheit
Starke und anpassungsfähige Schaltanlagen für alle anspruchsvollen Märkte im On- und Offshore-Bereich
Vollständige Konformität mit IEC 61439-1/2 und zahlreichen internationalen Normen
