La distribution électrique est un élément important de toute société. Elle alimente tous les appareils électriques de nos maisons, de nos bureaux et de nos usines. L'un des éléments clés de la distribution électrique est le jeu de barres.
Le système Logstrup Busbar
Le système de jeux de barres Logstrup se compose d'éléments modulaires qui permettent des variations et des valeurs nominales illimitées. Les systèmes à trois, quatre et cinq fils peuvent être conçus facilement. Des valeurs nominales allant jusqu'à 8500 A sont standard et testées pour l'élévation de température et le niveau de court-circuit. Le système de barres omnibus est basé sur un système de deux barres par phase, à la fois horizontales et verticales, ce qui élimine le perçage et le cintrage fastidieux des barres de cuivre. Les barres omnibus sont fixées à l'aide de boulons et d'écrous de qualité 8.8, associés à des rondelles élastiques spéciales, de type DIN 6796. Cela garantit une connexion très efficace et fiable pendant toute la durée de vie de l'assemblage, même en cas de variations des conditions opérationnelles et thermiques. Les connexions entre les barres horizontales et verticales sont réalisées à l'aide d'un système spécial de connecteurs de barres omnibus qui assure une connexion stable et sûre. L'entretoise BXC 11649 a été testée à 2900A. Nous utilisons des raccords spéciaux en forme d'éclisse pour relier les sections à deux panneaux. Les connexions en éclisse vont de 800 A à 8500 A. Elles sont faciles à monter et garantissent une connexion fiable.
Les jeux de barres - l'épine dorsale du système d'alimentation électrique
Les barres omnibus sont l'épine dorsale de la distribution électrique. Elles constituent l'étape finale de la distribution, où l'énergie est transférée aux tableaux de distribution. Les jeux de barres doivent être parmi les éléments les plus fiables du système de distribution, car toute défaillance entraînerait de graves conséquences pour l'alimentation électrique.
Un jeu de barres peut être installé n'importe où, mais il est surtout utilisé près d'un point d'entrée, pour maintenir la continuité électrique. Il est également utilisé à proximité des transformateurs ou d'autres prises de tension ou centres de charge qui constituent les principales sources d'alimentation électrique d'une installation.
Les jeux de barres sont un élément essentiel d'un système de distribution électrique. Elles constituent une solution fiable et facile à installer pour la transmission de l'énergie.
Les jeux de barres sont disponibles dans de nombreux types, formes et tailles pour répondre à une variété de spécifications. Si vous avez besoin d'un tableau de distribution modulaire pour vos besoins de distribution électrique, nous pouvons vous proposer une solution personnalisée, incluant des jeux de barres, à des prix compétitifs et adaptés à vos besoins.
Nous fabriquons des tableaux de distribution entièrement personnalisables
Les besoins de l'industrie sont de nature différente. Il en va de même pour les besoins des différentes entreprises qui doivent relever des défis différents en ce qui concerne leur demande d'énergie électrique. Par exemple, certaines n'ont besoin que de quantités modérées d'énergie, tandis que d'autres doivent distribuer des mégawatts d'énergie électrique pour répondre à des demandes importantes. C'est là que les tableaux de distribution entrent en jeu.
Logstrup est un fabricant de tableaux de distribution modulaires pour les industries exigeantes.
Nos tableaux de distribution offrent des options de personnalisation idéales pour les besoins en basse tension de toute entreprise et disposent d'une variété de caractéristiques que nous sommes en mesure de personnaliser pour une fonctionnalité encore plus grande.
Les acheteurs peuvent obtenir une offre en remplissant ce formulaire sur notre site web ou en nous appelant au +45 4912 7500
Quels sont les jeux de barres recommandés par Logstrup pour les systèmes de distribution d'énergie ?
Les jeux de barres sont un élément essentiel des systèmes de distribution électrique. Ils offrent des solutions rentables pour les services à haute tension, à basse tension et à tension mixte.
Les jeux de barres des systèmes de distribution électrique sont généralement en cuivre ou en aluminium. Les barres en cuivre conviennent mieux à la transmission d'énergie avec des tensions et des courants plus élevés, tandis que l'aluminium est moins coûteux mais a une conductivité plus faible.
Les jeux de barres peuvent être installés sur le dessus des tableaux de distribution ou de l'appareillage de commutation, mais ils peuvent également se trouver à l'intérieur des tableaux de distribution ou des cadres de l'appareillage de commutation.

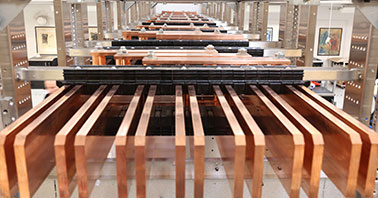

Chez Logstrup, nous fabriquons nos propres barres omnibus en cuivre pour nos tableaux modulaires.
Configuration des jeux de barres
Des systèmes jusqu'à 8500A peuvent être assemblés en standard. Une disposition de 2 barres, 2×2 barres ou 3×2 barres par phase est utilisée. Cela permet de réaliser des connexions et des extensions sans percer ou plier le cuivre. Les composants du support du jeu de barres sont fabriqués à partir d'un polymère de haute qualité qui assure une isolation élevée de la barre de cuivre, une bonne résistance mécanique et thermique pour répondre aux contraintes d'un court-circuit et une capacité à supporter les variations de température dans les conditions de service. Le système de jeux de barres Logstrup est constitué de composants modulaires qui permettent des variations illimitées. Les systèmes à 3, 4 et 5 fils peuvent être créés facilement, tandis que l'espace entre les phases peut être augmenté pour faciliter la connexion à de gros disjoncteurs et les connexions de câbles multiples. Les isolateurs des supports de barres sont fabriqués à partir d'un polymère de haute qualité, capable de résister à toutes les contraintes mécaniques et thermiques. Tous les polymères utilisés dans le système sont exempts de CFC et d'halogènes. Le niveau élevé de court-circuit du système de jeux de barres et la robustesse mécanique des boîtiers garantissent un système fiable, sûr et durable, adapté aux environnements les plus exigeants.
Contactez Logstrup pour plus d'informations sur notre Solutions pour le standard téléphonique.
Plus d'informations sur les barres de bus
Un jeu de barres est un composant important car il collecte l'énergie des générateurs et la distribue à toutes les autres parties du réseau électrique.
Les jeux de barres peuvent être utilisés de différentes manières. Elles sont souvent utilisées avec un tableau de distribution ou avec des appareillages de connexion, en fonction de leur forme et de leur fonction, ainsi que du besoin initial.
Les barres omnibus sont généralement fabriquées en cuivre et, d'après notre expérience, il s'agit souvent du meilleur choix de matériau. Le cuivre est un bon conducteur qui dissipe la chaleur plus facilement que les autres métaux. C'est un choix efficace pour les centres de données, la fabrication et les installations navales, pour n'en citer que quelques-uns.
Chez Logstrup, notre spécialité est de fabriquer des tableaux de distribution de pointe pour les industries exigeantes et nous sommes prêts à vous offrir les meilleures solutions modulaires. Nous sommes basés au Danemark, en Suède, au Royaume-Uni et en Irlande et disposons également d'un bureau de vente international.
Pour que nous puissions vous fournir le meilleur service possible, veuillez utiliser l'un de nos formulaires de contact en fournissant le plus d'informations possible sur vos besoins et nous vous répondrons dans les plus brefs délais.
Quel est le lien entre les barres omnibus et les disjoncteurs ?
Les jeux de barres sont utilisés avec différents systèmes de distribution électrique qui utilisent un bus commun pour connecter toute l'énergie entrante de la compagnie d'électricité aux circuits sortants. Il s'agit d'une sous-station qui comporte un grand nombre de lignes d'alimentation et de bus, chacun distribuant l'énergie à une section ou à des circuits entrants.
Les disjoncteurs offrent une protection contre les courts-circuits et les surcharges. Il limite également les risques d'endommagement des circuits individuels en les coupant lorsqu'ils sont surchargés.
N'hésitez pas à consulter notre armoires mcc
